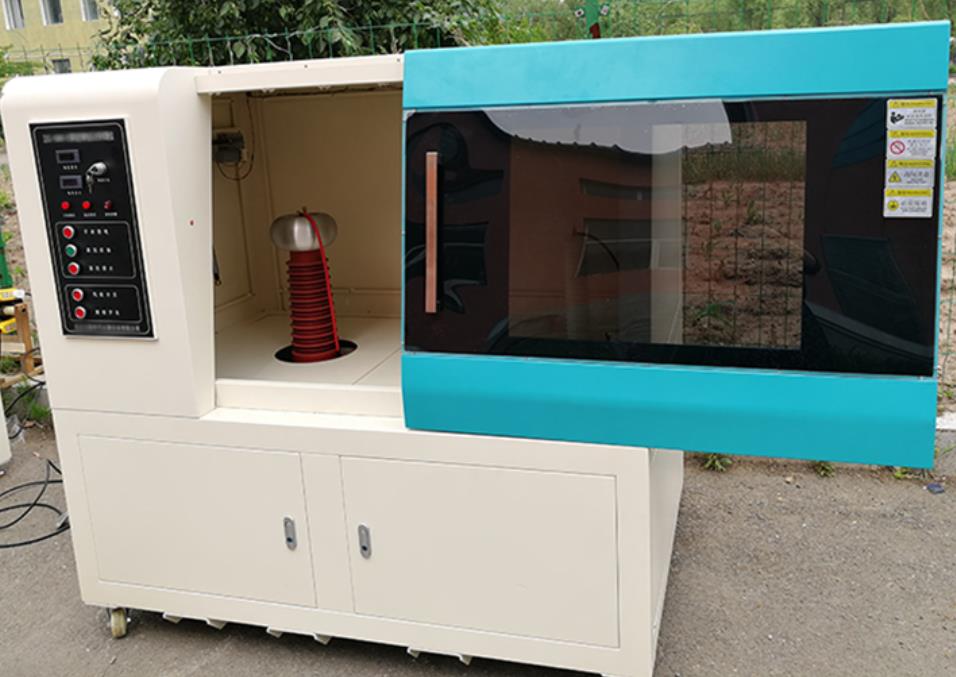

耐电压击穿强度测试仪采用立式箱体结构,节省试验室内占地空间,地脚采用滑轮结构,方便移动和摆放,避免同类厂家生产的卧式设备,安放时需要另配安装台的情况,占地空间大,移动不方便等缺点。本产品采用直流伺服电机加载减速机构,保证了标准里面关于慢速试验和快速试验的要求,保证用户可以自由选择升压速率。主要适用于固体绝缘材料在工频电压或直流电压下击穿强度和耐电压的测试。由电脑控制,通过全新智能数字集成电路系统与软件控制系统两部分来完成,使升压速率做到匀速、准确,并能够准确测出漏电电流的数据。
电路保护控制:
(1)超压保护(2)过流保护(3)短路保护(4)漏电保护(5)软件误操作保护
高压输入回路断电保护控制:
(1)总电源开关(2)调压器复位开关(3)高压断电开关(4)试验箱门安全开关(5)高压回路开关(6)漏电保护开关
交直流试验的切换:
1、耐电压击穿强度测试仪的高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆,使测试回路为脉动的直流电压。实现的过程为,硅堆已经在高压变压器的高压绝缘塔中,平时用一个短路杆把高压硅堆短接。需要直流试验时,取出短路杆,使高压硅堆接入测试电路中,这时回路的电压为脉动的直流电压。
2、前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮,设备仅仅是把直流报警电路接入。指示用户,当打开箱门时,您需要对高压均压球放电。转动放电杆,使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。
3、试验的交直流电压切换,主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时,高压均压球上的电压为直流电压,插入短路杆时,高压均压球上的电压为交流电压。
4、在直流试验时,计算机也要选择直流状态,否则测的结果是不正确的。简单的说,耐电压击穿强度测试仪的交流电压与直流电压有倍的关系。
