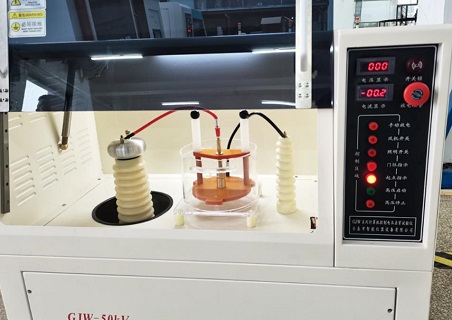

电压击穿试验仪的硬件与软件安全设置说明

　　电压击穿试验仪由计算机控制，通过人机对话，完成绝缘材料的工频耐压和工频耐压试验。采用立式箱体结构，节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了新标准里面关于快、慢速试验的要求，保证用户可以自由选择升压速率。
　　电子控制系统是通过PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，使升压速率做到匀速、准确，并能够准确测出漏电电流的数据。

　　电压击穿试验仪使用安全，其硬件安全设置如下：
　　1、开关安全门（门开启自动断电）；
　　2、高压启动和高压停止有单独开关（与安全门联动）；
　　3、升压装置有起点和终点限位开关；
　　4、主机带有单独电压、电流显示功能保护；
　　5、主机带有试验结束自动放电机构；
　　6、人工控制的手动放电装置有两种（放电棒和按钮开关放电）；
　　7、接地安全线检测功能保护；
　　电压击穿试验仪软件安全设置：
　　1、高压起点提示；
　　2、放电机构位置检测；
　　3、时间保护：设置试验时间（超过时间停止）；
　　4、高压装置运行提示（包含上升和下降）；
　　5、仪器电源未接通提示；
　　6、高压运行结束提示；
　　7、高压放电运行提示；
　　8、电压保护3个：终止电压、量程电压、峰降；
　　9、电流保护：设置电流大小（过流停止）；过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源。
