电压击穿试验仪与耐电压测试仪有什么不同之处?

发布时间:2022-07-12      点击次数:657

  电压击穿试验仪主要由稳压传动机构、高压电极和测试治具组成,交流高压法用于测量漆包线的击穿电压。在室温下,测试仪在绕组线芯(导体)和绝缘(漆膜)之间以一定的升压速度从零开始施加频率为50Hz的交流测试电压。当铁芯与绝缘之间的击穿动作电流升压为5mA时,试验电压值为绕组线的击穿电压值。其工作原理类似于耐压测试仪。实践中,很多测量技术机构直接使用耐压测试仪检定规程对击穿电压测试仪进行检定,实际上是有问题的。它们的区别主要表现在以下几个方面:

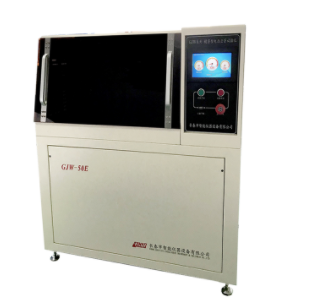

电压击穿试验仪


  1、量程不同:耐压测试仪检定规程适用于耐压测试仪,电压高达15kV,包括数显表耐压部分交流(工频)、直流电压的检定耐压测试仪、安全性能测试仪和绝缘耐压测试仪,而电压击穿试验仪的测试电压不低于10kV,可达100kV及以上,显然电压测试范围不能涵盖击穿电压测试仪。

  2、不同的应用对象:耐压测试仪是检测和测试各种低压电气设备、各种电器、绝缘材料和绝缘结构的电阻的仪器。击穿电压测试仪主要适用于测试塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等固体绝缘材料在工频电压或直流电压下的击穿强度和耐压时间。

  3、技术要求不同:耐压测试仪输出电压在6kV以下,示值误差为±2%~-4-5%,10kV以下为±5%,15kV以下为±10%。漆包线击穿电压测试仪的测试电压不低于10kV,示值误差在±3%左右。

  4、验证项目不同:耐压测试仪的验证项目主要有:外观及上电检查、交直流输出电压、击穿报警电流、交流输出电压畸变、直流输出电压纹波系数、实际输出容量、电压持续时间、绝缘电阻、工频耐压试验;由于电压击穿试验仪的使用要求与耐压测试仪不同,其检定项目还应包括峰值系数的测量、试验电压升压速度的考察、电压降的测量。测试电压,以及一些配套设备,如负载误差的测量,圆棒电极直径的测量等。
