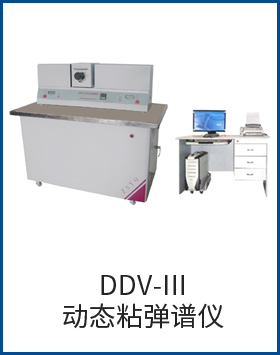

1、DDV-III动态粘弹谱仪简介:
本仪器是智能公司在十多年对进口DDV-Ⅱ、DDV-Ⅲ和VES-HF-Ⅲ型粘弹谱仪基础上综合我公司智能化计算机测控的技术基础研制的高性能高精度的粘弹谱仪。
本仪器是对现代橡塑类和复合型特殊高分子材料粘弹谱测试仪器,可以测试材料的弹性(剪切)模量,实模量化和虚模量、阻尼因子等等。是车辆各种减振悬量制品及阻尼降噪制品的测试研发有效仪器,智能公司先后为中科院应用化学所、武汉二汽等单位提供了先进的智能化的DDV-Ⅲ型动态粘弹谱全套智能化计算机测控系统。
2、DDV-III动态粘弹谱仪仪器原理结构:本仪器是通过模块化的电路与智能化的微处理器和计算机系统组合,与智能化的软件系统,使仪器功能优化、完善。
·仪器的机械系统采用:
(1)卧式刚性机座;
(2)精密导轨;
(3)刚性加荷杆;
(4)高精度同步同轴弹性支撑簧枕、高频直线驱动器;
(5)高低温夹头;
(6)左、右位移调整机构。
·高低温环境箱,高低温左右温度补偿环,低温液氮控制系统。
·配套电测系统包括:
(1)电控伺服驱动器;
(2)差动变形传感器;
(3)力传感器;
(4)温度传感器;
(5)温度传感器Ⅱ。
·电器控制系统:
(1)力检测系统;
(2)变形检测系统;
(3)温度测控系统Ⅰ;
(4)温度测控系统Ⅱ;
(5)频率驱动控制系统;
(6)左位移伺服控制器;
(7)右位移控制器。
·频率发生器:0.1、1、3.5、10、35、110Hz
·A/D和D/A、I/O多路变换检测板卡。
·电控柜:
(1)主电控柜;
(2)高低温电控箱;
(3)功率驱动电控箱;
(4)力、变形、位移控制箱;
(5)频率发生合成箱。
(6)数据通讯器
·计算机测控系统:
硬件:
(1)工业控制机;
(2)人机采用显示屏;
(3)多路A/D、D/A、I/O板卡,彩色打印。
软件:DDV-Ⅲ专用软件:EN- DDVⅢ-TEST
·保护系统:
(1)力过载保护;
(2)振幅保护;
(3)左、右限位保户;
(4)过电压保护;
(5)欠电压保护;
(6)漏电保护。
3、DDV-III动态粘弹谱仪主要技术参数:
(1)动态频率:0.1、1、3.5、10、35、110Hz
(2)形变范围:±25×10-3mm;±80×10-3mm;±250×10-3mm
(3)负荷范围:0.016~19.6N(1.6~2000gf)
(4)动态弹性模量:1~105
(5)损耗因子:tg 0.02~2.4
(6)样品尺寸:70×10×5mm
(7)温度范围:-120℃~250℃
(8)升温速率:0.5、1、2、3℃/min
(9)驱动方式:电磁驱动
