一、GDWSJ-100高低温湿热交变试验箱型号及规格
1. 型号:GDWJ-100
2. 工作室尺寸(mm):500×400×500
3. 外箱尺寸约(mm):950×900×1650
4. 温度范围: -40~150℃
5. 湿度范围:30~98%RH
6. 温度波动度:±0.5℃
7. 温度均匀度:±2℃以内
8. 湿度偏差:±23%R.H
9.降温速率:0.7~1℃/min
10.温湿度控制范围及降温特性曲线
二、GDWSJ-100高低温湿热交变试验箱结构及材质
1、内箱材质:SUS3042B高级不锈钢板;
2、外箱材质:冷轧钢板经防锈处理后静电喷塑,颜色为电脑白;
3、保温材质:超细玻璃保温棉,保温层厚度为100mm;
4、加热器:不锈钢鳍片散热管,无触点固态控制,使用寿命长;
三、GDWSJ-100高低温湿热交变试验箱送风循环系统:
1. 运行方式:空气强制循环方式;
2. 驱动装置:中外合资祥明单相异步电机;
3. 循环装置:翼式离心风轮;
4. 空气循环方式:平面式单向循环;
四、GDWSJ-100高低温湿热交变试验箱冷冻系统:
1. 压缩机:法国 “泰康” 全封闭压缩机;
2. 冷媒:美国杜邦环保型制冷剂R404
3. 冷凝器:风冷式盘管,风冷;
4. 蒸发器:鳍片多段式;
5. 干燥器:美国“ALCO”;
6. 膨胀阀:丹麦“DANFOUS”;
五、GDWSJ-100高低温湿热交变试验箱湿度发生及控制系统
1、加湿方式:表面蒸发方式;
2、加湿器: (I)型电热器,不锈钢筒体并附玻璃观察窗及清洗口;
3、湿度测量方法:干湿球温度测量法;
4、补水系统:进口电子液位控制器,电子式自动补水;
5、存水装置:10L内置式固定水箱供水,泵式控制。
六、 GDWSJ-100高低温湿热交变试验箱功能强大的温湿度测控系统

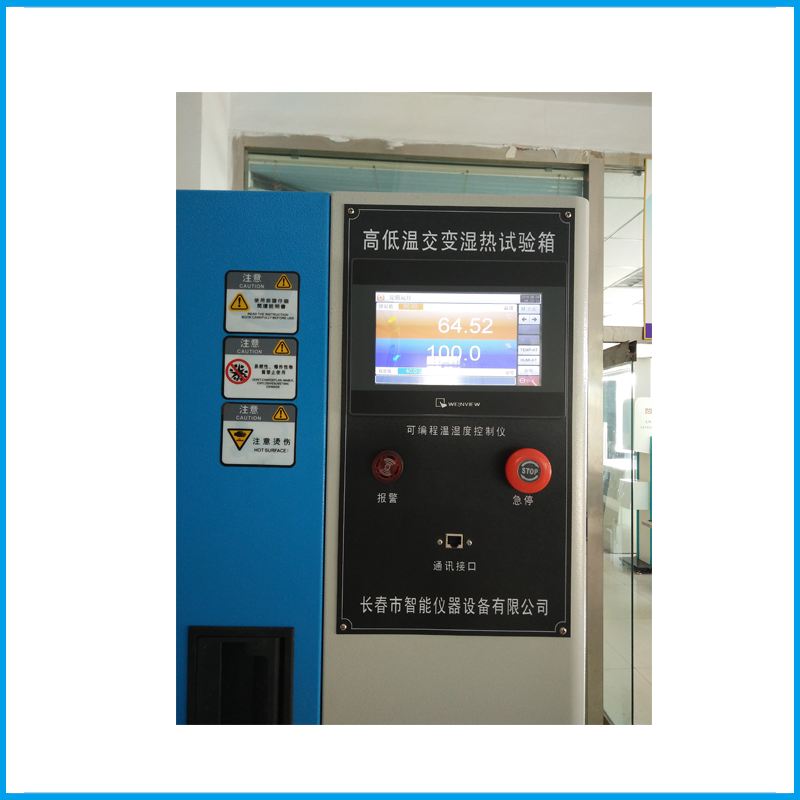

本设备采用中国台湾“屏通”TH4310 彩屏液晶显示触摸屏可编程温控仪;
1.1 控制器采用全中文菜单操作方式
1.2 最小显示分辨率0.01℃。
1.3 运行方式:定值和程序运行
1.4 控制方式:连续PID控制
1.5 可设定曲线不少于30条程序曲线,每条曲线最大设定不少于800步,一次可连接不少于6个程序,最多可做不少于10个的连接,单一程序可做不少于999次的重复试验。
1.6 可设定断电恢复设定,包括:断电后程序终止执行、断电后程序从断电连续运行。
1.7 可实时显示程序的运行时间、段数、剩余时间、重复次数:可显示试验数据,包括设定温度、实测温度、总运行时间、段运行时间、段剩余时间、加热状态、日历时间等;温度直接数字显示。
1.8 在设定程序时,可编写程序名称,以方便查寻。
1.9 当出现故障时,控制器LCD触摸屏可显示出现的故障编号,用户可方便的根据故障编号查找故障的原因。
1.10 具有多种报警功能选择,包括:绝对值报警、偏差报警等。
1.11具有人机对话功能,可通过标准配置RS232通讯接口扩展其功能,实现对设备的远程监控,选配网络接口(LAN)
1.12 可进行程序的跳步和连接运行。
1.13 控制器具有多组PID参数,可将整个温度范围和湿度范围分为多组PID进行控制,在设备的温度控制范围内可获得最佳的控制效果,而不必对每个温度控制点进行自整定或手动PID参数调整。
1.14 控制系统采用固态继电器过零触发,以降低噪音,减少污染,方便维修,提高控制精度。
1.15 在控制系统中需设有安全保护措施,包括:缺相保护、相序错误保护、相电压不平衡保护、风机过载保护、超温、断电保护、机组高低压保护、机组过载保护、机组过温保护、漏电等保护。当其中任一项保护功能实现时,操作面板都会在LCD显示屏显示报警编号告知用户出现的是何种故障并切断主回路电源,待故障排除后才能启动设备。
1.16 控制系统须设有方便用户的操作面板,除电源和照明的操作按键外,其他操作只需在控制器中设定即可。
1.17 可预先在控制中储存多条工艺曲线,当需要使用时只需调用而无须再次设置。
1.18在系统中除了主控制器外,还设置一独立的超温保护器,即使主控制器出现故障,超温保护器也能可靠的断开加热电源以保护设备和试品的安全。
1.19 在电气控制系统中设有互锁装置,当循环风机没有启动或过载时制冷机组和加热系统不能启动,机组超高压、超低压、过载时制冷机组将被禁止。
1.20 具有PID自整定功能,即使操作人员对PID参数不熟悉,只要操作人员启动控制器自整定,即可获得当前设定温度下的最佳效果。
1.21 具有定值和程序两种模式选择,用户可根据不同工艺选择不同运行模式。
1.22 程序设定中具有温度和时间两种事件输出,用户可以根据工艺的要求在不同的温度段中设定不同的报警温度。另外用户还可以不同温度段中设定是否开启或关闭制冷,以便减少对制冷机组的磨损和节约能源。
