做好这些使用准备,电压击穿测试仪想不高效都不行

更新时间:2023-02-02 11:53:15      浏览次数:2714

  在测试过程中,电压击穿测试仪可以为升压和击穿的过程绘制实时曲线,每次测试的升压曲线都由不同的颜色组成。测试结束后,可以用参考材料对测试数据进行重复分析,可以在任何时候访问当前和历史测试数据,查看、编辑和修改参数。在测试过程中,可以随时修改测试条件和存储路径,并自动存储测试结果。在测试过程中,可随时通过软件判断本次测试的有效性,便于对测试结果进行筛选。可设置操作密码,保证专机由专门指定的人员操作,避免无关人员误操作。

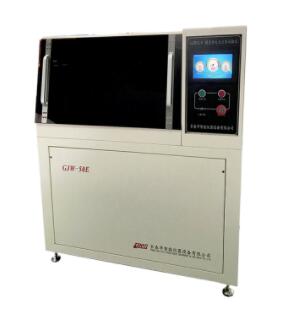

电压击穿测试仪


  做好以下这些使用准备,电压击穿测试仪想不高效都不行。

  1、测试前的准备工作。

  (1)打开测试仪右侧的主电源开关,预热15分钟。

  (2)打开电脑,进入Windows系统。双击仪器软件的快捷图标,打开测试登录界面,输入登录密码,进入测试界面。

  2、交流和直流测试的切换

  (1)本仪器的高压输出为交流电压。而直流则是通过对原电路中的高压硅堆进行串联,使测试电路为脉动的直流电压。实现过程是,硅堆已在高压变压器的高压绝缘塔内,高压硅堆一般用短路极短路。当需要进行直流试验时,取出短路杆,将高压硅堆接入试验回路。这时,电路电压为脉动直流电压。

  (2)前面板直流交流选择按钮。此按钮的状态不能改变设备输出电压的性质。按此按钮可连接直流报警电路。嘱咐用户在打开箱门时需对高压均压球进行放电。转动放电杆,使放电杆末端的铜球与高压平衡球接触。建议用户每次接触高压平衡球的时间超过5秒钟。

  (3)试验的交直流电压切换主要取决于高压绝缘塔中的短路杆是否被取出来。当短路杆取出时,高压均压球上的电压为直流电压;当短路杆插入时,高压均压球上的电压为交流电压。短路杆的取出和插入请参考左边的原理图。

  (4)电压击穿测试仪在进行直流试验时,计算机也应选择直流状态,否则测量结果不正确。
