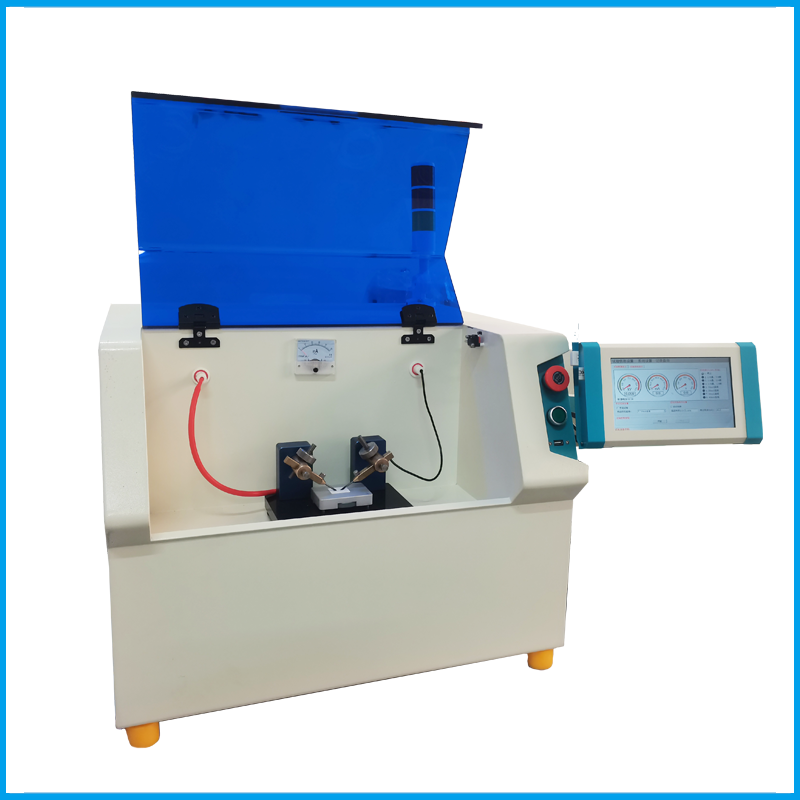

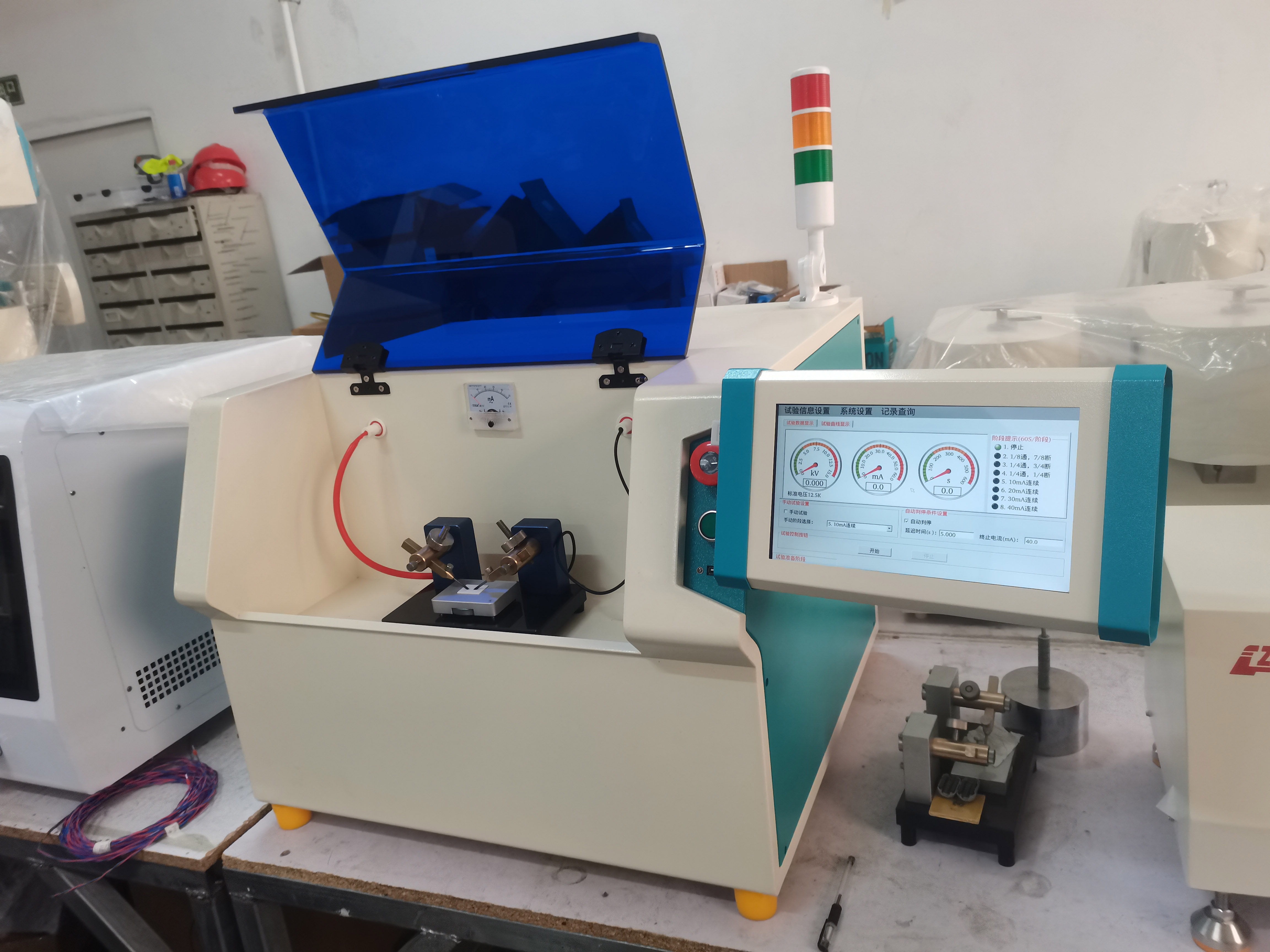

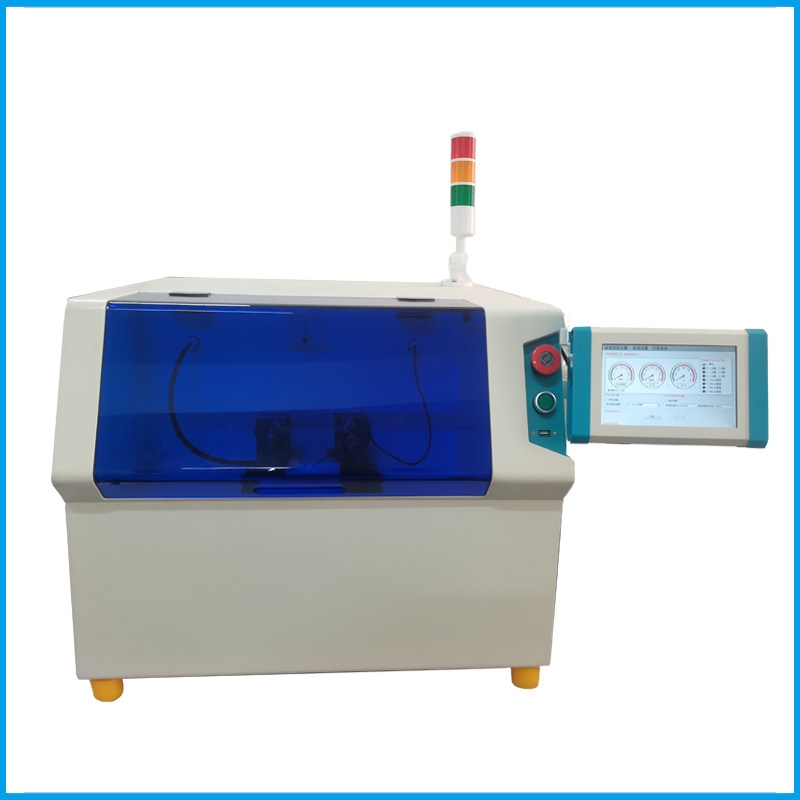

耐电弧试验仪

简要描述:耐电弧试验系统是专门为电气绝绿材料测试面开发的高精密设备,适于用于电气绝缘材料、塑料,、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料的耐电弧性能评定。

  • 产品型号:ZDH-15K
  • 产       地:长春智能
  • 更新时间:2024-03-30 16:21:31
  • 访  问  量:622

详细介绍

一、符合标准
GB/T1411-2002干固体绝绘材料耐高电压、小电流电弧放电的试验(等同IEC  61621-1997)和ASTM D495等标准;符合UL 746A等试验方法
二、应用
ZDH-15K耐电弧试验系统是专门为电气绝绿材料测试面开发的高精密设备,适于用于电气绝缘材料、塑料,、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料的耐电弧性能评定,也可应用于产品检测以及新材料电学性能研究用途。
三、功能原理
绝缘材料抵抗由高压电弧作用引起变质的能力,通常用标准电弧焰在材料表面引起炭化至表面导电而电弧消失所需时间表示单位是秒为在板状试样上加上两个分开一定距离的钨电极,视需要以工频高压小电流在两极间产生电弧,起初是间歇时间逐渐缩短,最后为连续电弧且逐渐加大电流,材料经受逐渐苛刻的电弧条件最终造成玻坏。耐电弧性对用于高压开关或低压大电流开关的绝缘材料有重要意义,因为在开关启闭时常会受到电弧作用,只有耐电弧性好的材料才能被选用。
 在电工电子设备内部绝缘材料当其被暴露于高电压、小电流电弧放电时,它们之间耐受发生在紧靠表面损坏情况的初步差异,电弧放电引起局部热的和化学的分解与腐蚀并最终在绝缘材料上形成导电通道,当被试材料内形成导电通道时,可认定材料已经失效。
   耐电弧试验仪是GB1411、IEC61621、ASTMC495、UL746A等标准规定的模拟安全试验项目必备的专用仪器。

四、应用领域
PCB
光伏膜材料
四氟、ABS、尼龙等塑料
薄膜材料
绝缘漆
云母材料
陶瓷、玻璃纤维等
五、设备参数
1 、电弧通断时间误差:1/8s通7/8s断时±5ms,其余程序段优于±1ms
2 、调压器容量:1kVA
3 、额定试验电压:12.5kV
4、最高试验电压:15.0kV
5、试验电压精度:<1.0%
6、电流测量精度:<1.0%
7、电极对试样压力:(0.5±0.05)N
8、电极材料:钨棒

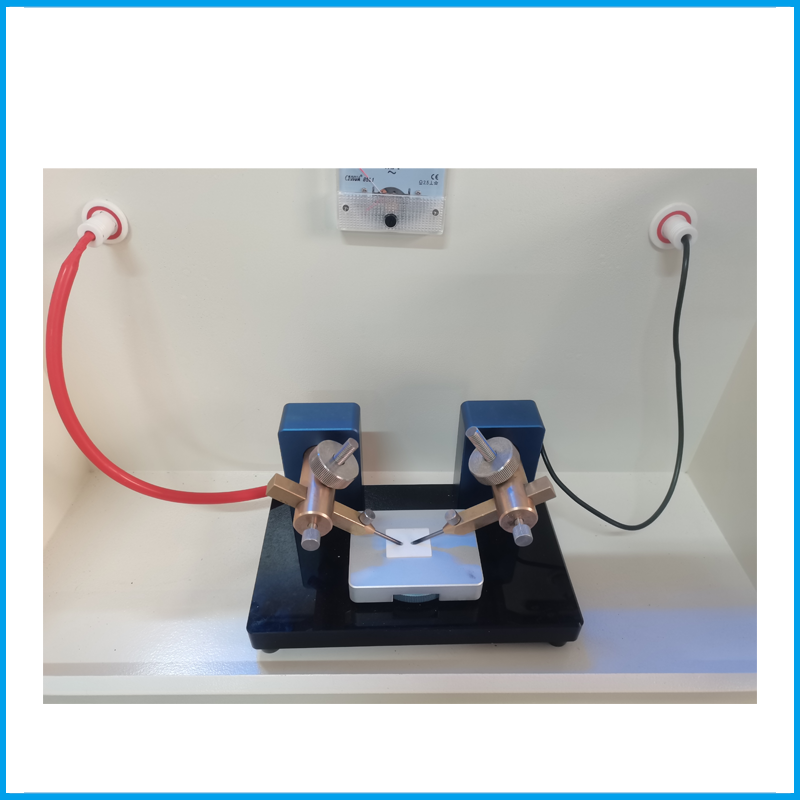

9、电极距离:(6.35±0.1)mm
10、 使用环境温度:(23±2)℃
11、 使用环境湿度:(50±5)%
12、 电源:220V±5%  50Hz  10A
